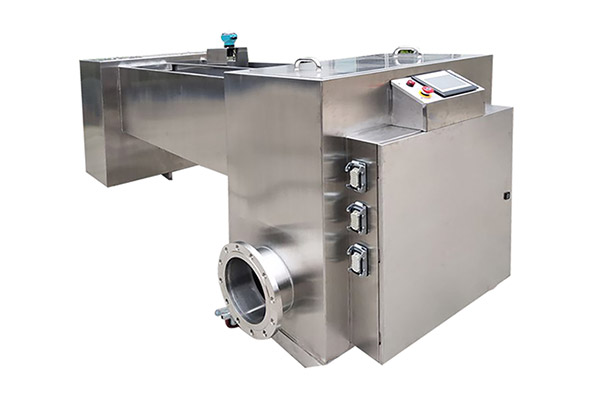

明渠紫外線消毒系統

一、優衛士紫外線消毒系統結構

（1）優衛士雙排豎琴式消毒模塊

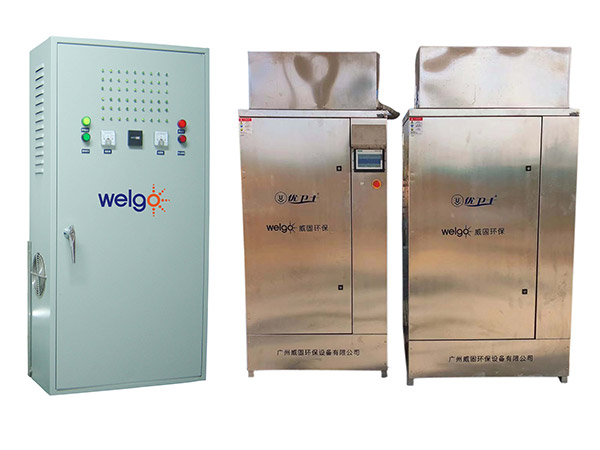

（2）電子鎮流器模塊（電控柜）

（3）自動控制中心

（4）自動清洗系統

（5）水位自動控制系統

消毒模塊

紫外線殺菌模塊分為水平式模塊和垂直式模塊，模塊包括紫外燈、石英套管、自動機械清洗系統。模塊支架設計能防止意外時紫外線輻射到明渠外；每個模塊間采用獨立的電路設計。

1、 水下全程氣缸消毒模塊：創新性的雙排架結構，有效解決排架作業中的晃動與變形問題，模塊排架迎水面采用“縱向豎琴式”結構設計，運用了流體動力學原理有效降低水阻，防水效果更佳。維護時隨意吊起單個模塊，無需任何工具，獨特的密封工藝，可以防止水漫排架燈管不會被燒壞。

垂直式模塊：有效地提高了系統對水流的適應能力，可根據流量調整紫外劑量輸出。在部分燈管損壞的情況下仍能保證消毒效果。

2、世界領先的紫外線燈管

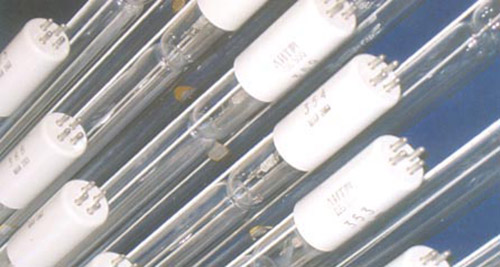

（1）來自美國、歐洲等國際先進的紫外線燈管廠商原裝進口的紫外燈管

（2）包括了低壓燈、低壓高強汞燈、中壓高強燈三種類型

（3）卓越的燈管抗老化性能，燈管抗老化系數在80%以上

（4）系統啟動有預熱過程，大大延長燈管使用壽命

（5）使用壽命更加長，低壓燈壽命保證12000小時，中壓燈壽命保證8000小時

消毒模塊

電控中心提供了控制紫外線消毒系統的功能，以及記錄燈管的使用時間和控制紫外強傳感器。系統采用PLC微處理控制器，可以根據水量變化情況，調整燈管的照射強度，以保護和延長燈管的使用壽命。

電源分配系統

電源分配系統能夠?yàn)槊總€(gè)模塊獨立的提供穩定的電源及控制，保證了每個模塊在維護時操作的簡易性。系統帶有接地保護和過載保護。

機柜式安裝特點

電子鎮流器安裝于獨立的鎮流器柜中，防止塵埃進入和電子元件的損壞，柜內設有冷卻系統。室內柜體材質采用碳鋼噴塑，室外柜體材質采用304不銹鋼。

電子鎮流器模塊與電源接線電箱相連。電源接線電箱接受中央控制柜輸送給每個優衛士紫外消毒模塊的電源，并且將優衛士紫外消毒模塊內光強探頭檢測信號傳輸至中央控制柜。

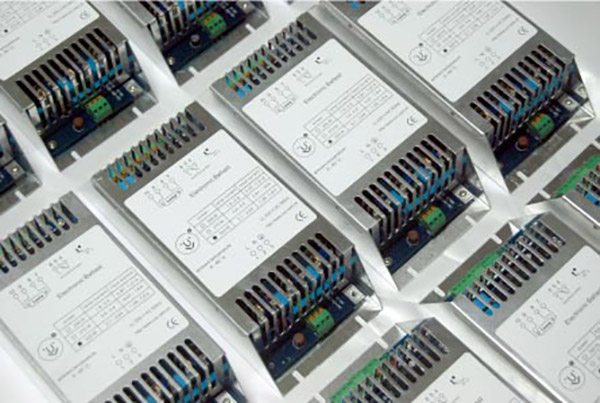

先進、穩定的紫外燈專用鎮流器

（1）提供穩定的電源，延長燈管使用壽命

（2）保護燈管，提供短路/過流保護、斷流保護、防止浪湧沖擊

（3）低波峰系數，波峰系數小于1.7，有效延長燈管壽命

（4）可以實現燈管的運行功率與進水狀況同步控制優化能耗

（5）電壓適應性強，威固電子鎮流器可在可變電壓范圍內正常使用

（6）高功率因素，功率因素不低于98%

（7）可選擇配置RS485通訊接口或開關量節點，與上位計算機和PLC聯機

三、度人性化、智能化的操作系統和監控系統

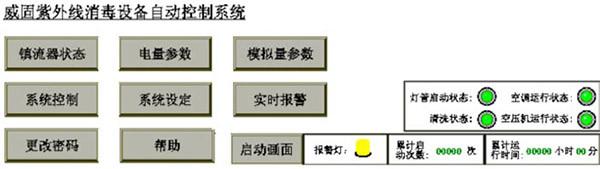

操控PLC版面圖片

本地控制通過人機界面，操作員可以隨時通過系統人機界面對消毒設備進行控制，如開/關消毒設備、故障查詢、參數設定等。觸摸屏于PLC通過RS485連接，使組態更方便，更易操作。同時所有系統運行狀態和報警信號都可以通過操作系統輕易查看。

遠程控制也可以通過以太網或PROFIBUS-DP模塊與中控進行數據交換。

四、清洗系統

我公司獨創的彈力抱箍式自適應螺旋清洗系統已獲國家發明專利（專利號：ZL 2009 1 0038535.7）

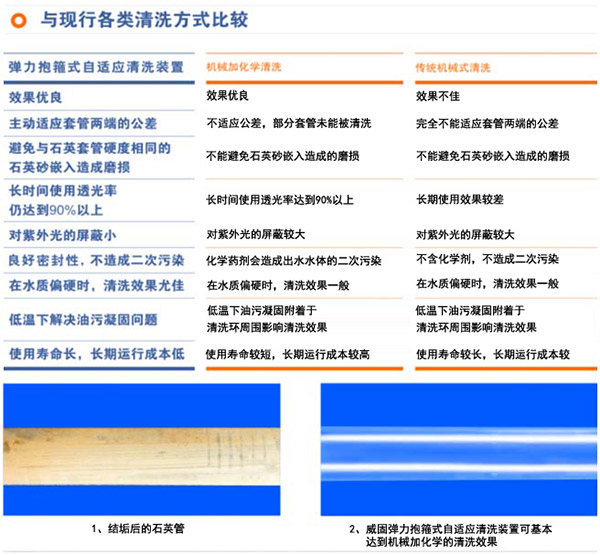

石英管的“結垢”問題是制約紫外線消毒系統有效運行最重要的因素之一，“結垢”不但嚴重降低有效紫外劑量的輸出，使出水水質不能達標，而且為了維護殺菌所需計量燈管的輸出功率上升，會使能耗與運行成本增加，因此，燈管清洗系統的優劣，直接關系到紫外線消毒設備能否穩定有效運行。威固創新性地設計開發了第六代彈力抱箍式自適應螺旋清洗技術，有效降低了“結垢”對石英套管的影響。

我司紫外線消毒設備清洗裝置采用特有的“彈力抱箍式內置來復線鋼絲螺旋清洗技術”能夠?qū)崿F(xiàn)在線機械加化學自動清洗。抱箍螺旋結構有效降低了清洗的阻力，同時成功解決了清洗過程中有石英砂粒等固態顆粒物嵌入而加速石英套管磨損的問題，確保石英套管經長時間使用后其透光率仍達到90%以上，保證紫外消毒設備的長期穩定性

獨具匠心的套管防水模塊設計

采用四級密封五重防水處理，比傳統的密封裝置密封性更強，電纜部分增設密封O圈，有效防止由于電纜進水造成的燈管短路損壞。

五、紫外傳感器

紫外強度傳感器能夠?qū)崿F(xiàn)連續性的和全天候的紫外劑量輸出在線監控。傳感器與自動報警器相連，保證有足夠的紫外劑量輸出。

六、水位自動控制裝置

（1）分為水位自控堰和水位自動控制拍門兩種裝置選擇，威固的工程師們會根據實際的情況幫助您做出最合適的選擇。

（2）水位自控堰：一個合適水位控制堰需要在不同水流流速下維持一個有效的水深，并且在峰值流量時最大的水頭損失不應超過5cm。有不銹鋼控制堰和混凝土控制堰兩種設備可供選擇。

（3）水位自動控制拍門：一個合適的水位自動控制拍門應該能在無動力的情況下，能夠維持浸沒所有模塊中的燈管。

七、廣州威固環保優衛士紫外線消毒系統的應用

優衛士以其特有的優越性在水消毒（特別是大水量污水消毒及回用水消毒）領域得到越來越廣泛的應用，我們的專業技術人員為用戶提供紫外線污水消毒系統及土建工程的設計和設備制造、安裝，并提供全方位的售后保障。

大水量系統應用優勢

（1）運行安全：無化學消毒劑劇毒、易燃、易爆的缺點。

（2）安裝方便：采用模塊化設計，適合復雜的現場條件。

（3）操作簡便：只需接通電源，系統即可24小時連續運行。

（4）運維費用低：紫外消毒系統總運行費用僅為1.2分/噸水。

（5）無二次污染：不產生化學消毒方法帶來的副產物，對水體、環境和操作人員不產生危害。

紫外線消毒設備在應用中的核心優勢

系統結構：設計合理，獲得多項專利技術（包括紫外C消毒模塊、燈管密封結構、自動清洗結構等）。

（1）電子鎮流器：穩定性能好，散熱效果好，模塊化設計，易于更換?？刂浦行模簬藱C(jī)界面的PLC，可采用多種通訊方式，兼容性好。

（2）監測系統：可進行紫外光強監測，自動控制系統的應用使設備維修、維護費用大大降低。

（3）水位控制系統：可根據實際需求選擇多種水位控制方式，設計工藝更靈活。

（4）自動清洗系統：先進高效，可完全免除人工清洗燈管的不便，不會造成二次污染。

（5）紫外C燈管：壽命長，老化慢，預期使用壽命12000-20000小時，消毒性能有保障。

（6）設備材質：選材優良，接觸污水部分均采用316L不銹鋼材質。

（7）系統性能：大量工程經驗與數據庫確保系統性能的匹配性，高綜合效率使電耗及運行成本減少，系統維護的勞工強度更低。

（8）系統體積：系統小巧緊湊，占地少，易于安裝和舊工程的更新改造。
